ETACRANE 5T-Z
Z-серия

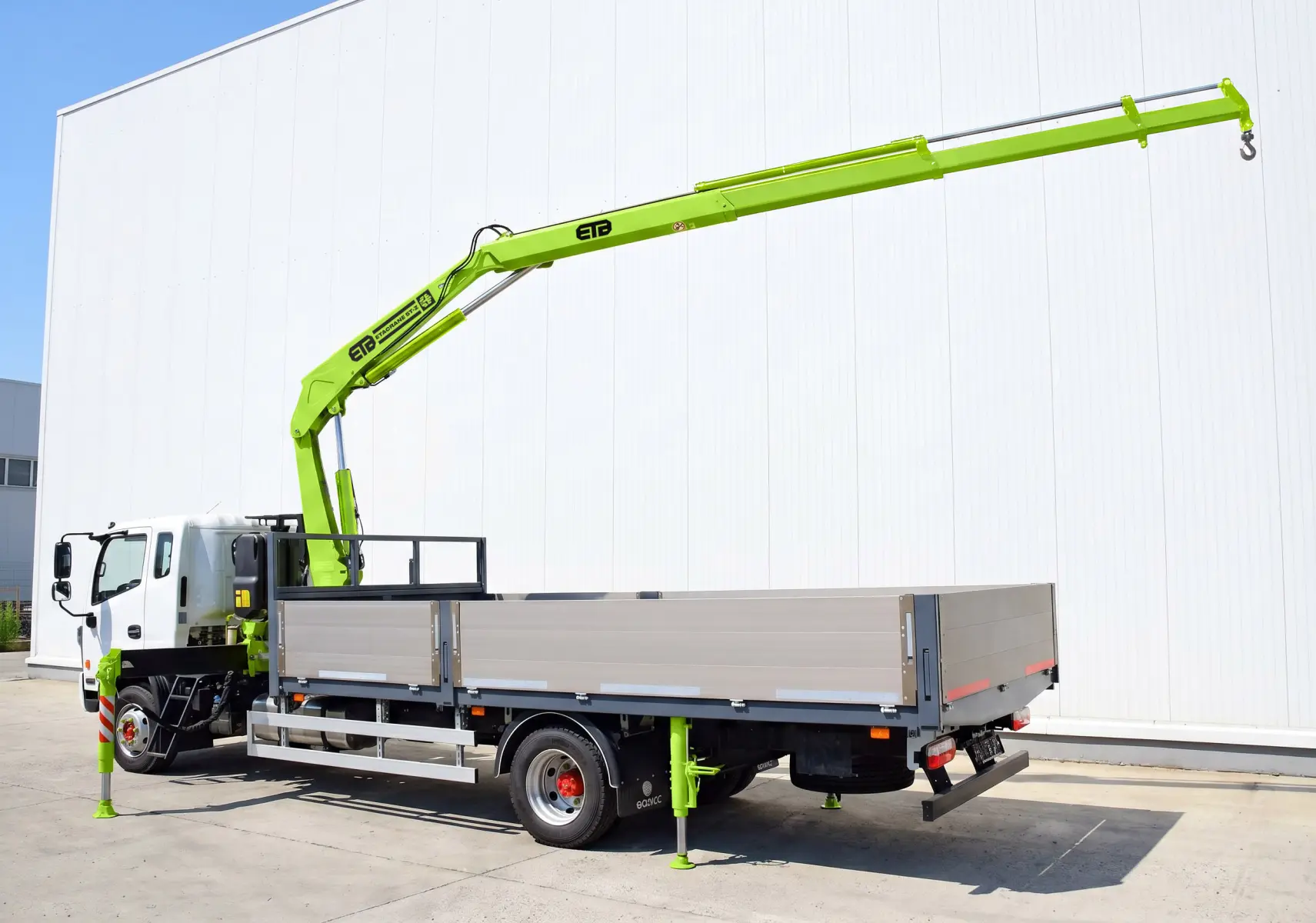

КМУ ETACRANE 5T-Z — это универсальная гидравлическая крано-манипуляторная установка шарнирно-сочлененного типа (Z-образная), предназначенная для интенсивной ежедневной эксплуатации и выполнения широкого спектра погрузочно-разгрузочных, строительных и монтажных работ.
Модель сочетает высокую производительность, компактную Z-образную конструкцию и оптимальные грузовысотные характеристики. Благодаря складыванию стрелы за кабиной автомобиля сохраняется полезная длина грузовой платформы, что позволяет эффективно использовать шасси одновременно для перевозки и самостоятельной обработки грузов.
Пятисекционная телескопическая стрела с рабочим радиусом до 9,96 м и высотой подъема до 12 м обеспечивает уверенную работу как с тяжелыми грузами на малом вылете, так и с грузами массой до 750 кг на максимальном расстоянии от автомобиля.
КМУ ETACRANE 5T-Z применяется для выполнения различных видов работ:
Использование ETACRANE 5T-Z позволяет одному автомобилю выполнять полный цикл работ — от перевозки до самостоятельной погрузки и разгрузки, повышая производительность и снижая эксплуатационные затраты.
Модель сочетает высокую производительность, компактную Z-образную конструкцию и оптимальные грузовысотные характеристики. Благодаря складыванию стрелы за кабиной автомобиля сохраняется полезная длина грузовой платформы, что позволяет эффективно использовать шасси одновременно для перевозки и самостоятельной обработки грузов.
Пятисекционная телескопическая стрела с рабочим радиусом до 9,96 м и высотой подъема до 12 м обеспечивает уверенную работу как с тяжелыми грузами на малом вылете, так и с грузами массой до 750 кг на максимальном расстоянии от автомобиля.
КМУ ETACRANE 5T-Z применяется для выполнения различных видов работ:
- погрузки и перевозки строительных материалов, оборудования и паллетированных грузов;
- монтажа инженерных систем и металлоконструкций;
- обслуживания промышленных предприятий и коммунальной инфраструктуры;
- ежедневных погрузочно-разгрузочных операций на производственных и логистических объектах.
Использование ETACRANE 5T-Z позволяет одному автомобилю выполнять полный цикл работ — от перевозки до самостоятельной погрузки и разгрузки, повышая производительность и снижая эксплуатационные затраты.
Показать полностью
Информация о продукте
Описание
Характеристики

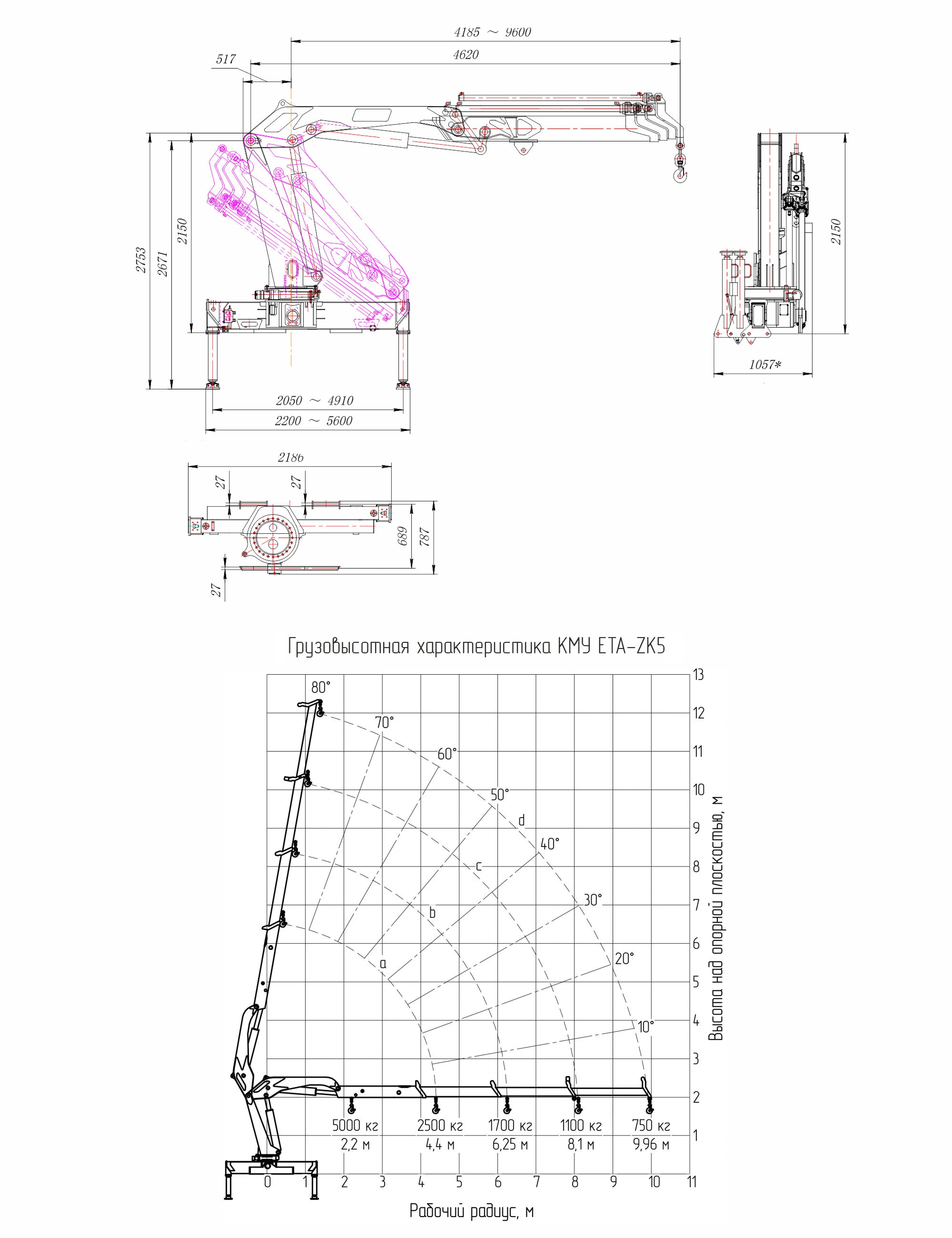

Чертежи
ETACRANE 5T-Z — производительная гидравлическая КМУ, разработанная для предприятий, которым требуется универсальное решение для ежедневной эксплуатации. Современная конструкция, пятисекционная стрела и надежная гидравлическая система обеспечивают высокую эффективность работы в строительстве, промышленности, логистике и коммунальном хозяйстве.
Большой рабочий диапазон
Пятисекционная телескопическая стрела обеспечивает рабочий радиус до 9,96 м и высоту подъема до 12 м. КМУ уверенно поднимает грузы массой до 750 кг на максимальном вылете, сохраняя высокую производительность при работе на значительном расстоянии от автомобиля.

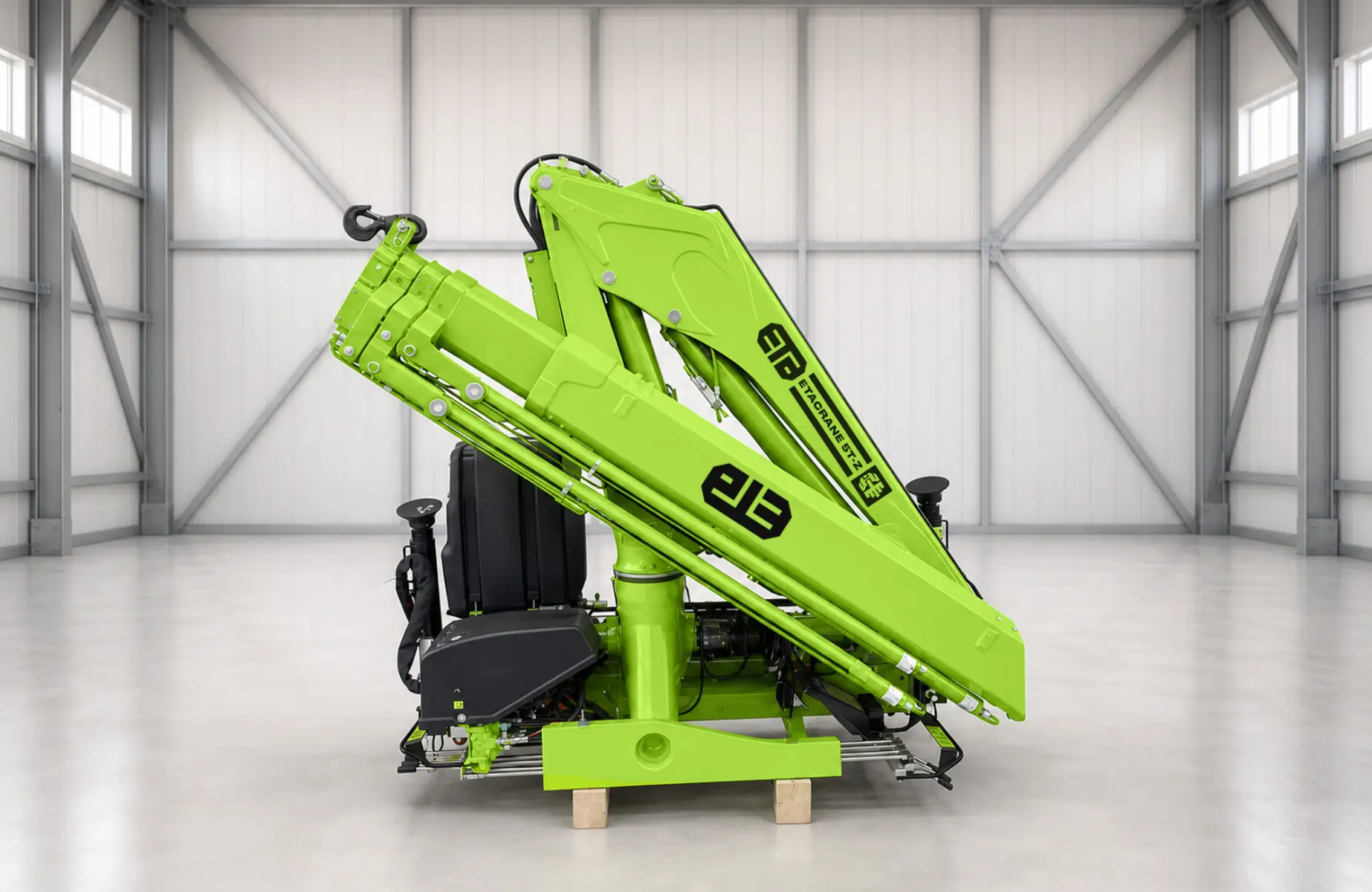

Компактная Z-образная конструкция
Манипулятор компактно складывается за кабиной, практически не уменьшая полезную длину грузовой платформы. Это позволяет эффективно использовать автомобиль как для перевозки грузов, так и для выполнения самостоятельных погрузочно-разгрузочных работ.
Производительная гидравлическая система
Современная гидравлика обеспечивает плавное управление, высокую скорость выполнения рабочих операций и точное позиционирование груза. Такое решение особенно эффективно при интенсивной ежедневной эксплуатации, когда техника выполняет большое количество рабочих циклов.
Удобство монтажа на различные шасси
Передние переворотные опоры и стационарные задние опоры в базовой комплектации позволяют устанавливать КМУ на автомобили с различным дополнительным оборудованием, размещенным на раме, расширяя возможности выбора базового шасси.
Безопасность и удобство управления
КМУ оснащается современной системой безопасности с русифицированным дисплеем, ограничителем грузового момента и системой защиты от перегрузки. Простое управление и понятный интерфейс повышают безопасность эксплуатации и снижают вероятность ошибок оператора.
Экономичность эксплуатации
Рациональная конструкция, надежные комплектующие и доступность сервисного обслуживания позволяют снизить стоимость владения техникой. При собственной массе 2000 кг установка сохраняет хорошую остаточную грузоподъемность автомобиля, обеспечивая оптимальный баланс между функциональностью КМУ и транспортными возможностями шасси.
Большой рабочий диапазон
Пятисекционная телескопическая стрела обеспечивает рабочий радиус до 9,96 м и высоту подъема до 12 м. КМУ уверенно поднимает грузы массой до 750 кг на максимальном вылете, сохраняя высокую производительность при работе на значительном расстоянии от автомобиля.
Компактная Z-образная конструкция
Манипулятор компактно складывается за кабиной, практически не уменьшая полезную длину грузовой платформы. Это позволяет эффективно использовать автомобиль как для перевозки грузов, так и для выполнения самостоятельных погрузочно-разгрузочных работ.
Производительная гидравлическая система
Современная гидравлика обеспечивает плавное управление, высокую скорость выполнения рабочих операций и точное позиционирование груза. Такое решение особенно эффективно при интенсивной ежедневной эксплуатации, когда техника выполняет большое количество рабочих циклов.
Удобство монтажа на различные шасси
Передние переворотные опоры и стационарные задние опоры в базовой комплектации позволяют устанавливать КМУ на автомобили с различным дополнительным оборудованием, размещенным на раме, расширяя возможности выбора базового шасси.
Безопасность и удобство управления
КМУ оснащается современной системой безопасности с русифицированным дисплеем, ограничителем грузового момента и системой защиты от перегрузки. Простое управление и понятный интерфейс повышают безопасность эксплуатации и снижают вероятность ошибок оператора.
Экономичность эксплуатации
Рациональная конструкция, надежные комплектующие и доступность сервисного обслуживания позволяют снизить стоимость владения техникой. При собственной массе 2000 кг установка сохраняет хорошую остаточную грузоподъемность автомобиля, обеспечивая оптимальный баланс между функциональностью КМУ и транспортными возможностями шасси.
| Модификация ETA-ZK5 / Параметры | Значения |
| Максимальный грузовой момент (т·м) | 11 |
| Максимальная грузоподъемность (кг)/ на вылете (м) | 5000/2,2 |
| Максимальный рабочий радиус (м) | 9.96 |
| Грузоподъемность на максимальном вылете стрелы (кг) | 750 |
| Максимальная высота подъема (м) | 12 |
| Количество секций стрелы | 5 |
| Угол подъема стрелы (°) | -48~80 |
| Угол поворота колонны (°) | ±360 |
| Масса крана (кг) | 2100 |
| Расстояние от монтажной поверхности до высшей точки крана (А) (мм) | 2110 |
| Максимальная ширина (В) мм | 2440 |
| Высота передней опоры (C) (мм) | 655-1235 |
| Ширина передних опор (D) (мм) | 2240-5440 |
| Тип раздвижения передних опор | гидравлический |
| Тип переворачивания передних опор | ручной |
| Ширина задних опор (мм) | 2200 |
| Монтажная ширина крана (E) (мм) | 810 |
| Эксинтриситет центров поворота (F) (мм) | 115 |
| Радиатор охлаждения гидравлической системы | нет |
| Пульт дистанционного управления | нет |
