ETACRANE 3T-Z
Z-серия
КМУ ETACRANE 3T-Z — это компактная гидравлическая крано-манипуляторная установка шарнирно-сочлененного типа (Z-образная), предназначенная для ежедневных погрузочно- разгрузочных работ и перевозки грузов на среднетоннажных автомобилях полной массой от 6,8 тонн.

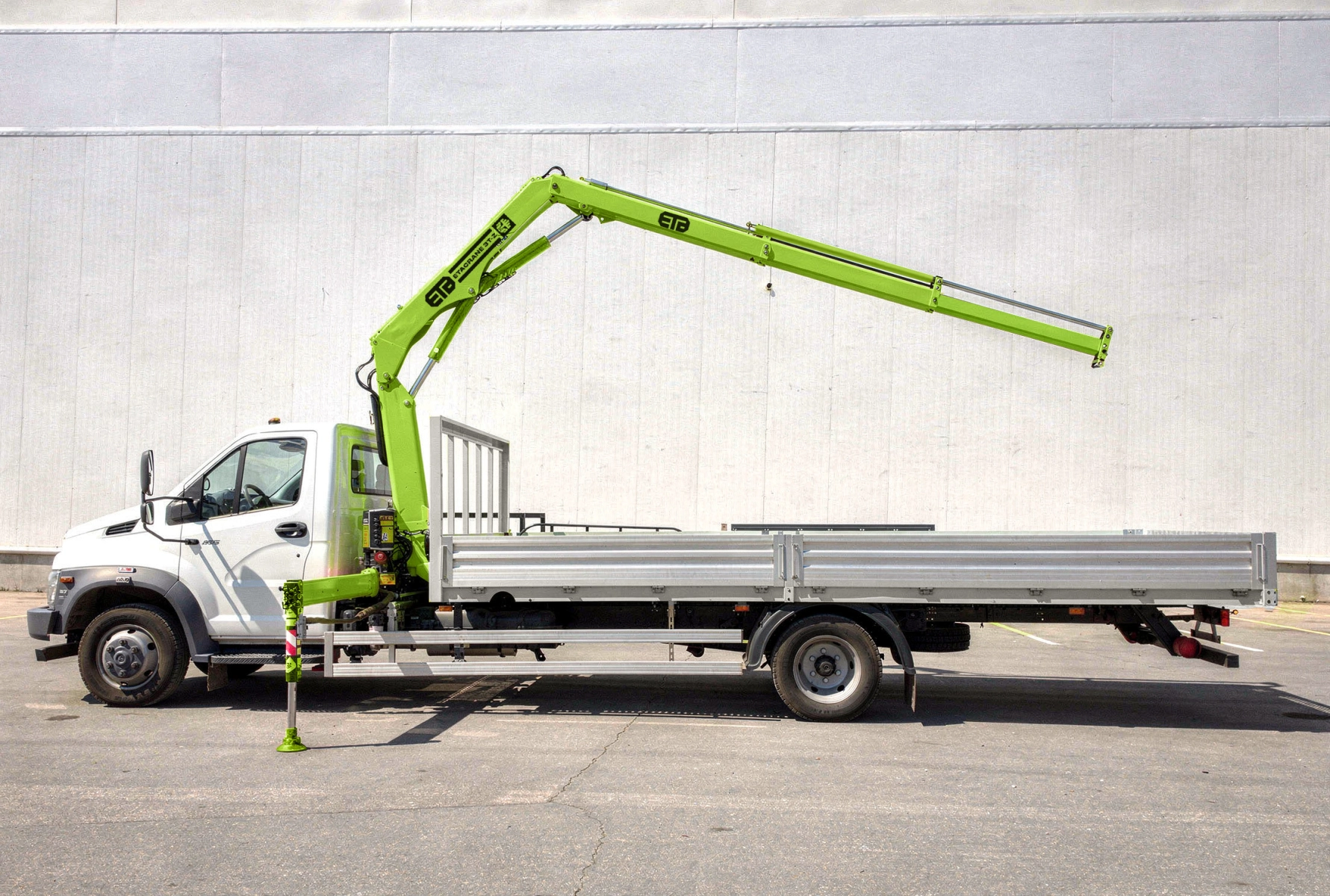

Благодаря компактной Z-образной конструкции манипулятор в транспортном положении складывается за кабиной или на заднем свесе автомобиля, сохраняя практически всю длину грузовой платформы. Это делает ETACRANE 3T-Z оптимальным решением для предприятий, которым необходимо совмещать функции грузового автомобиля и погрузочной техники без потери полезного пространства кузова.
КМУ ETACRANE 3T-Z успешно применяется для выполнения различных видов работ:
Использование ETACRANE 3T-Z позволяет выполнять погрузку, транспортировку и разгрузку одним автомобилем, снижая затраты на привлечение дополнительной грузоподъемной техники и повышая эффективность ежедневной эксплуатации.
Благодаря компактной Z-образной конструкции манипулятор в транспортном положении складывается за кабиной или на заднем свесе автомобиля, сохраняя практически всю длину грузовой платформы. Это делает ETACRANE 3T-Z оптимальным решением для предприятий, которым необходимо совмещать функции грузового автомобиля и погрузочной техники без потери полезного пространства кузова.
КМУ ETACRANE 3T-Z успешно применяется для выполнения различных видов работ:
- погрузки и перевозки строительных материалов, кирпича, блоков и
- паллетированных грузов;
- доставки оборудования, станков, генераторов и малых архитектурных форм;
- выполнения коммунальных, электромонтажных и сервисных работ;
- эксплуатации в городских условиях, где важны компактность техники и высокая
- маневренность.
Использование ETACRANE 3T-Z позволяет выполнять погрузку, транспортировку и разгрузку одним автомобилем, снижая затраты на привлечение дополнительной грузоподъемной техники и повышая эффективность ежедневной эксплуатации.
Показать полностью
Информация о продукте
Описание
Характеристики

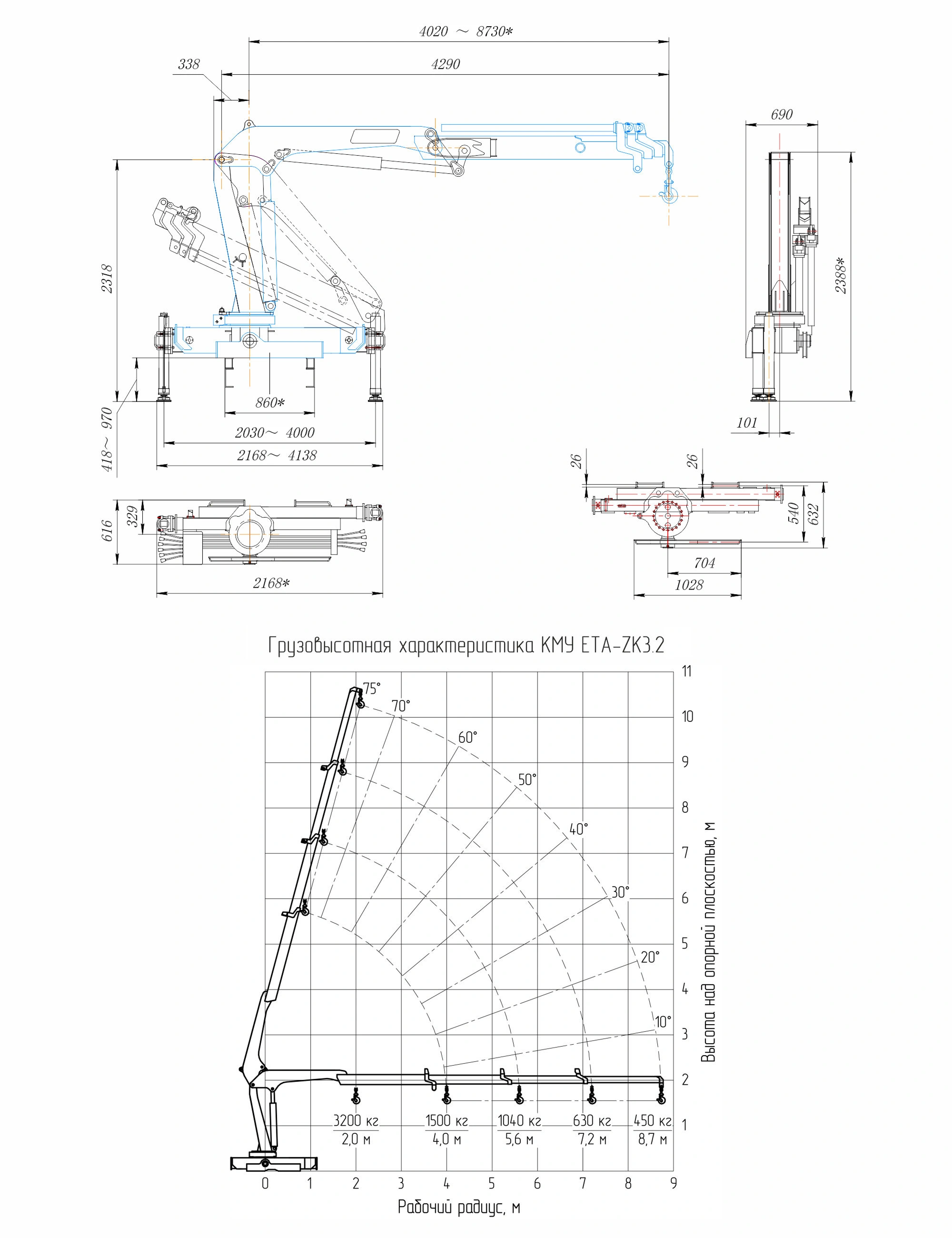

Чертежи
ETACRANE 3T-Z — компактная гидравлическая КМУ, разработанная для интенсивной ежедневной эксплуатации. Небольшая собственная масса, компактное складывание и современная гидравлическая система делают модель эффективным решением для строительных компаний, коммунальных служб, сервисных организаций и транспортных предприятий.

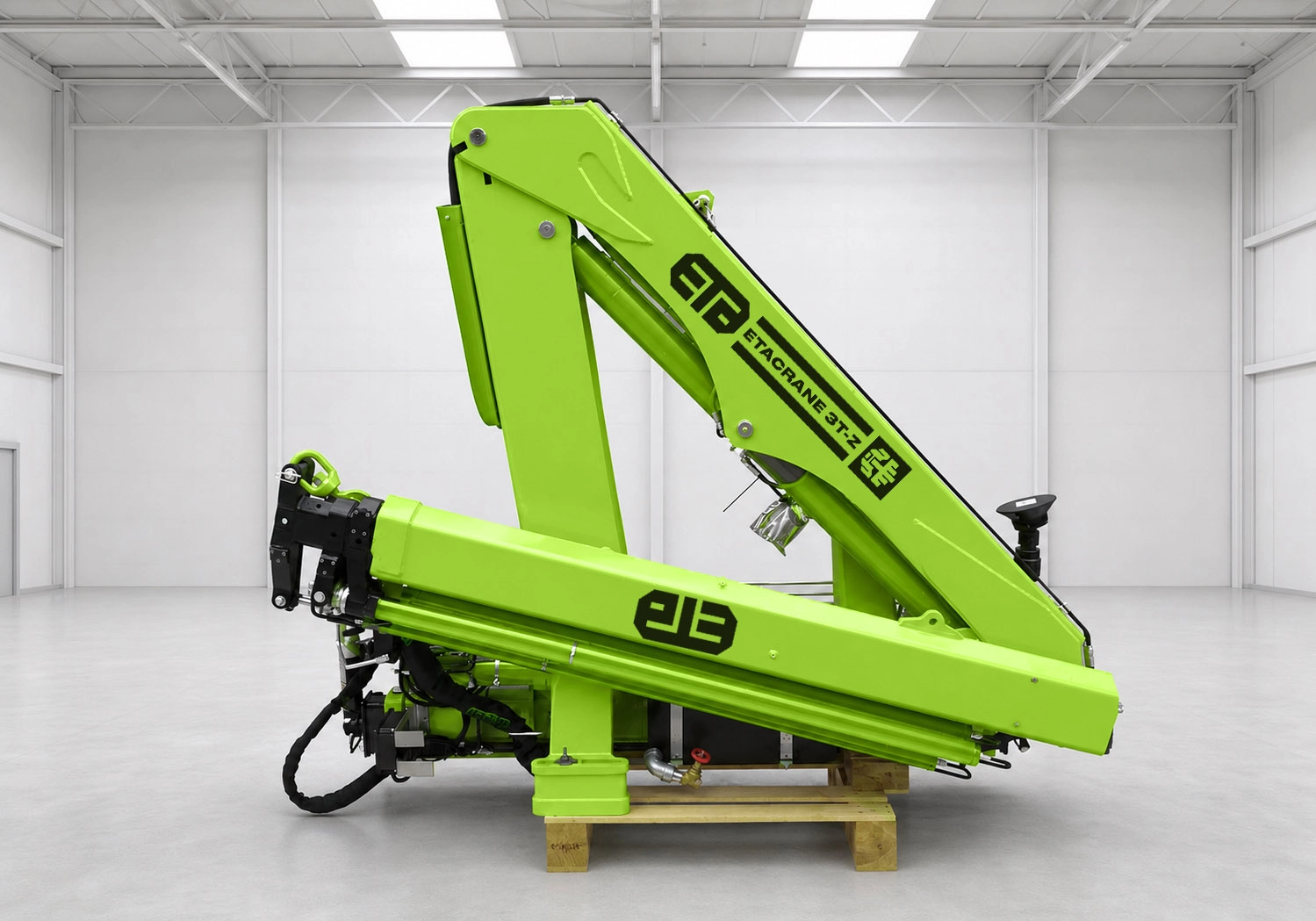

Компактная Z-образная конструкция
Шарнирно-сочлененная стрела складывается за кабиной или на заднем свесе автомобиля, практически не уменьшая полезную длину грузовой платформы. Это позволяет максимально эффективно использовать возможности шасси для перевозки грузов.
Высокая остаточная грузоподъемность автомобиля
Собственная масса КМУ составляет всего 1180 кг. Благодаря этому после установки оборудования автомобиль сохраняет высокую полезную грузоподъемность по сравнению с аналогичными решениями.
Эффективная работа в городских условиях
Трехсекционная гидравлическая стрела обеспечивает рабочий радиус до 8,7 м и позволяет поднимать до 450 кг на максимальном вылете, что делает модель удобной для большинства ежедневных погрузочно-разгрузочных операций.
Надежная гидравлическая система
Литое основание, высокопрочные материалы конструкции и оптимизированная гидросистема обеспечивают плавное управление, точное позиционирование груза и стабильную работу оборудования.
Безопасность эксплуатации
В базовую комплектацию входят гидрозамки на гидроцилиндрах, клапан ограничения грузоподъемности и система аварийной остановки, повышающие безопасность оператора и надежность выполнения грузоподъемных операций.
Устойчивость и удобство работы
Гидравлические опоры с ручным выдвижением балок формируют опорный контур шириной до 4,14 м, обеспечивая устойчивость автомобиля при работе. Поворотные передние опоры упрощают транспортное положение и эксплуатацию техники.
Гибкие варианты управления
В стандартной комплектации предусмотрены два поста управления с земли с обеих сторон автомобиля. Для повышения удобства работы доступна установка системы радиоуправления.
Компактная Z-образная конструкция
Шарнирно-сочлененная стрела складывается за кабиной или на заднем свесе автомобиля, практически не уменьшая полезную длину грузовой платформы. Это позволяет максимально эффективно использовать возможности шасси для перевозки грузов.
Высокая остаточная грузоподъемность автомобиля
Собственная масса КМУ составляет всего 1180 кг. Благодаря этому после установки оборудования автомобиль сохраняет высокую полезную грузоподъемность по сравнению с аналогичными решениями.
Эффективная работа в городских условиях
Трехсекционная гидравлическая стрела обеспечивает рабочий радиус до 8,7 м и позволяет поднимать до 450 кг на максимальном вылете, что делает модель удобной для большинства ежедневных погрузочно-разгрузочных операций.
Надежная гидравлическая система
Литое основание, высокопрочные материалы конструкции и оптимизированная гидросистема обеспечивают плавное управление, точное позиционирование груза и стабильную работу оборудования.
Безопасность эксплуатации
В базовую комплектацию входят гидрозамки на гидроцилиндрах, клапан ограничения грузоподъемности и система аварийной остановки, повышающие безопасность оператора и надежность выполнения грузоподъемных операций.
Устойчивость и удобство работы
Гидравлические опоры с ручным выдвижением балок формируют опорный контур шириной до 4,14 м, обеспечивая устойчивость автомобиля при работе. Поворотные передние опоры упрощают транспортное положение и эксплуатацию техники.
Гибкие варианты управления
В стандартной комплектации предусмотрены два поста управления с земли с обеих сторон автомобиля. Для повышения удобства работы доступна установка системы радиоуправления.
| Модификация ETA-ZK3.2 / Параметры | Значения |
| Максимальный грузовой момент (т·м) | 6.4 |
| Максимальная грузоподъемность (кг)/ на вылете (м) | 3200/2,0 |
| Количество выдвижных секций стрелы | 3 |
| Максимальный рабочий радиус (м) | 8.7 |
| Грузоподъемность на максимальном вылете стрелы (кг) | 450 |
| Максимальная высота подъема (м) | 10 |
| Угол подъема стрелы (°) | -50~75 |
| Угол поворота колонны (°) | ±360 |
| Масса крана (кг) | 1180 |
| Расстояние от монтажной поверхности до высшей точки крана (А) (мм) | 1980 |
| Максимальная ширина (В) мм | 2168 |
| Высота передней опоры (C) (мм) | 418-970 |
| Ширина передних опор (D) (мм) | 2030-4140 |
| Тип раздвижения передних опор | ручной |
| Тип переворачивания передних опор | ручной |
| Монтажная ширина крана (E) (мм) | 620 |
| Эксинтриситет центрв поворота (F) (мм) | 191 |
| Радиатор охлаждения гидравлической системы | опция |
| Пульт дистанционного управления | опция |
