Что такое отрицатель­ный угол стрелы КМУ и когда он действи­тельно нужен

При выборе крано-манипуляторной установки большинство покупателей обращают внимание на грузоподъемность, рабочий вылет и высоту подъема. Однако существует конструктивная особенность, которая для ряда отраслей может оказаться не менее важной — отрицательный угол стрелы.

Эта функция встречается далеко не у всех тросовых КМУ и предназначена не для увеличения грузоподъемности, а для расширения возможностей техники при выполнении специализированных работ. При правильном выборе она позволяет заменить дополнительное оборудование, повысить безопасность выполнения операций и сделать технику более универсальной.

Разберемся, что представляет собой отрицательный угол стрелы, в каких случаях он действительно необходим.

Что такое отрицательный угол стрелы

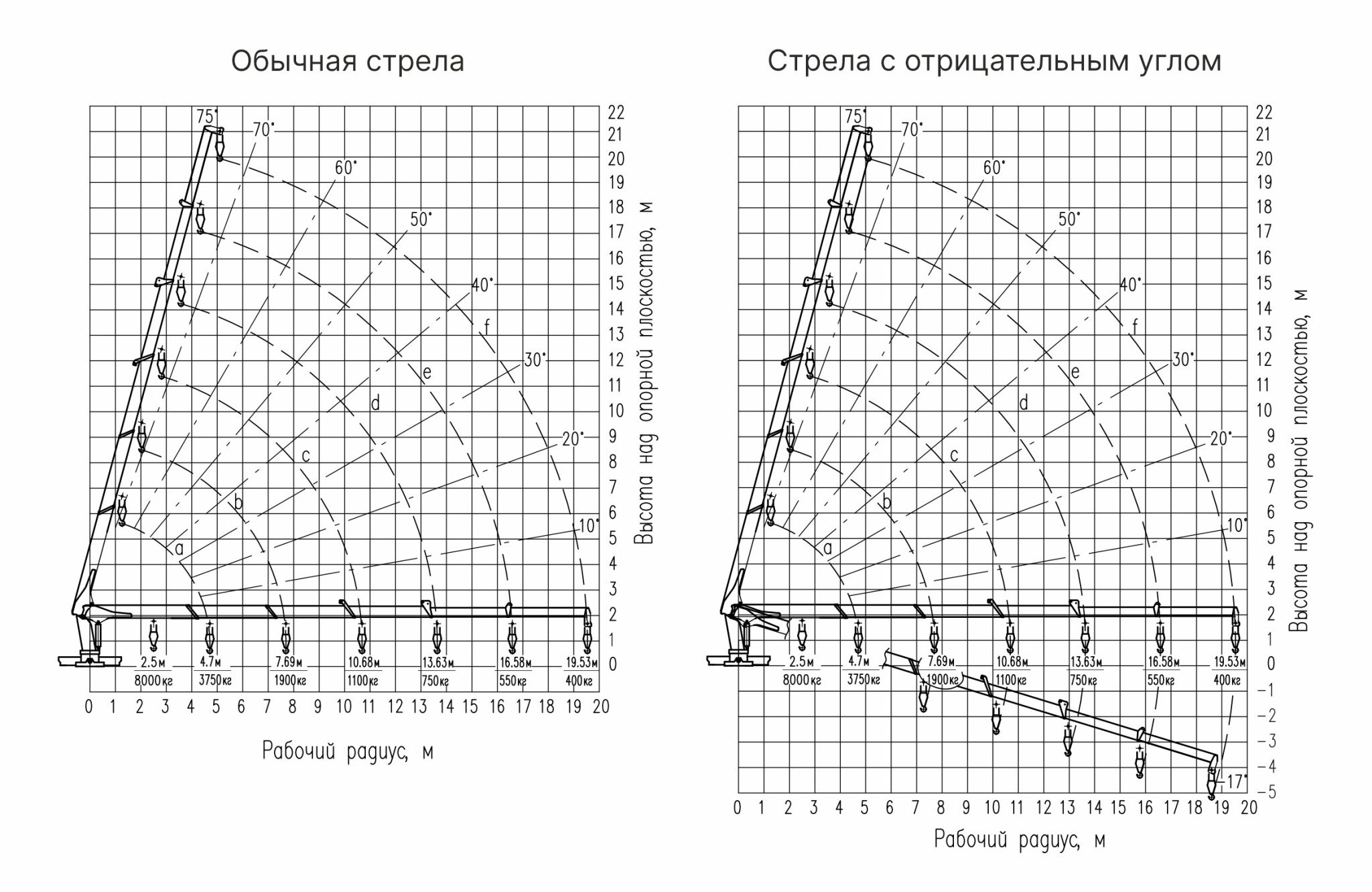

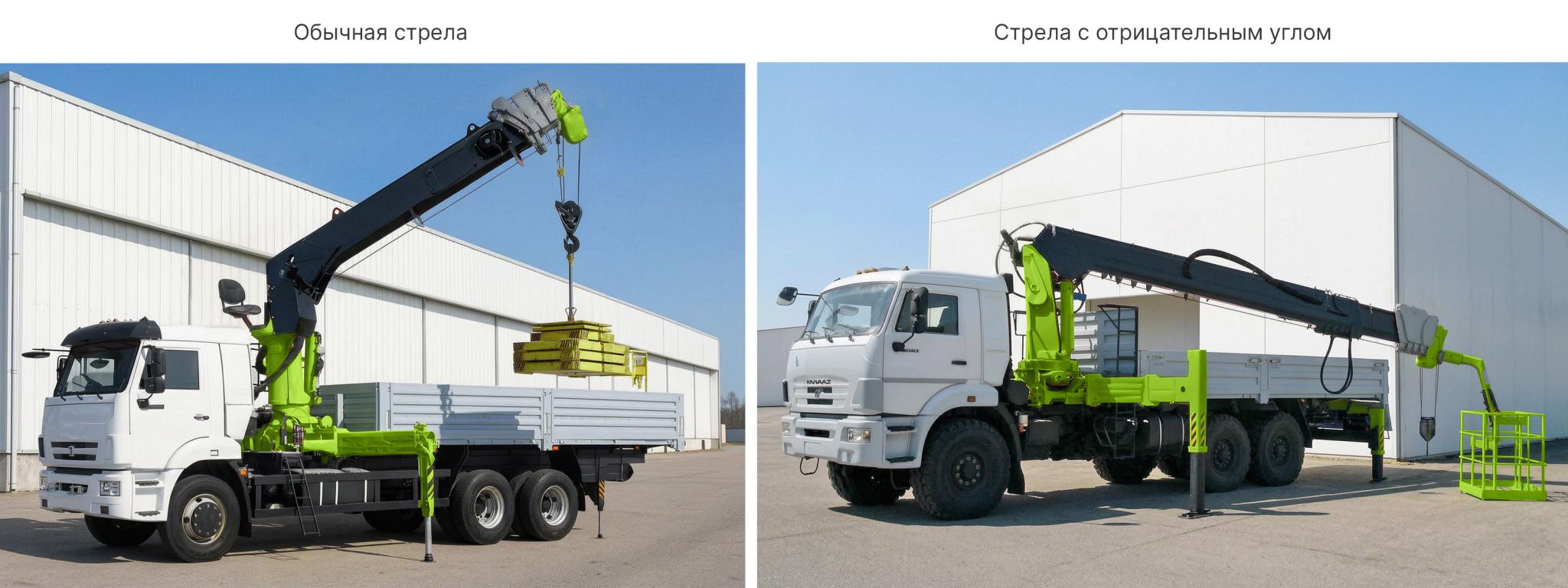

В стандартном положении первая секция стрелы крано-манипуляторной установки поднимается относительно колонны только вверх. Конструкция с отрицательным углом позволяет опускать первую секцию ниже горизонтального положения. Иными словами, стрела получает дополнительный диапазон движения вниз.

Сам по себе отрицательный угол не увеличивает грузоподъемность КМУ и не изменяет ее грузовую характеристику. Его задача — расширить рабочую зону установки и обеспечить возможность выполнения операций, которые сложно или невозможно выполнить на стандартной конструкции.

Как работает отрицательный угол стрелы

Конструктивно такая КМУ отличается геометрией подъема первой секции стрелы. За счет этого оператор может изменять положение стрелы таким образом, чтобы она находилась ближе к основанию крана или ниже уровня установки.

На практике это дает несколько важных преимуществ:

• появляется возможность работать в непосредственной близости от автомобиля;

• упрощается выполнение работ рядом с фасадами зданий, инженерными сооружениями и опорами;

• становится возможным использование дополнительного оборудования, требующего особого положения стрелы;

• расширяется рабочая зона без изменения длины стрелы или грузоподъемности установки.

Именно поэтому отрицательный угол рассматривается не как отдельная функция, а как конструктивное решение, расширяющее область применения крано-манипуляторной установки.

Какие задачи решает отрицательный угол стрелы

Наиболее заметные преимущества такая конструкция проявляет при выполнении специализированных монтажных и сервисных работ.

Обслуживание линий электропередачи

При работе с опорами освещения и воздушными линиями электропередачи важно обеспечить удобное положение рабочей платформы относительно объекта. Отрицательный угол позволяет занять оптимальное положение стрелы и повысить безопасность выполнения работ.

Монтаж и обслуживание инженерной инфраструктуры

Установка дорожных знаков, камер видеонаблюдения, светофорных объектов, элементов связи и другого оборудования часто требует точного позиционирования рабочей платформы в ограниченном пространстве.

Работа с сертифицированной рабочей платформой

Одно из основных преимуществ отрицательного угла — возможность использования КМУ совместно с сертифицированной рабочей платформой (при наличии соответствующего исполнения и соблюдении требований производителя и нормативных документов). Это позволяет выполнять высотные монтажные, сервисные и эксплуатационные работы без привлечения отдельного автогидроподъемника.

Использование монтажной корзины

При выполнении монтажных операций отрицательный угол обеспечивает более удобное положение монтажной корзины относительно объекта и расширяет диапазон рабочих положений стрелы.

Работа в стесненных условиях

При обслуживании промышленных предприятий, объектов коммунальной инфраструктуры и строительных площадок оператору нередко приходится выполнять работы рядом со зданиями, заборами, технологическим оборудованием или другими препятствиями. Дополнительный диапазон движения стрелы облегчает выполнение таких операций.

Когда отрицательный угол действительно дает преимущество

Несмотря на очевидные достоинства, отрицательный угол нельзя считать обязательной функцией для любой КМУ.

Его преимущества наиболее полно раскрываются в следующих случаях:

Тип работ	Целесообразность отрицательного угла
Монтаж линий электропередачи	Высокая
Работа с сертифицированной рабочейплатформой	Высокая
Монтаж рекламных конструкций	Высокая
Обслуживание объектов связи	Высокая
Коммунальное обслуживание городскойинфраструктуры	Высокая
Стандартные погрузочно-разгрузочныеработы	Обычно не требуется
Перевозка строительных материалов	Обычно не требуется
Работа с паллетированными грузами	Обычно не требуется

Таким образом, отрицательный угол — это не универсальное преимущество, а специализированное конструктивное решение, которое приносит максимальную пользу при выполнении определенного круга задач.

Для каких отраслей подойдет КМУ с отрицательным углом стрелы

Энергетика

Монтаж и обслуживание линий электропередачи, трансформаторных подстанций, опор освещения и энергетического оборудования.

Строительство

Монтаж инженерных систем, фасадные работы, установка металлоконструкций и выполнение высотных монтажных операций.

Нефтегазовая отрасль

Обслуживание технологического оборудования, трубопроводов и удаленных производственных объектов.

Жилищно-коммунальное хозяйство

Ремонт объектов городской инфраструктуры, обслуживание наружного освещения, дорожных знаков, светофоров и инженерных коммуникаций.

Телекоммуникации

Монтаж и обслуживание оборудования связи, базовых станций, антенно-мачтовых сооружений и кабельных линий.

Есть ли ограничения у такой конструкции

Как и любое техническое решение, отрицательный угол стрелы следует выбирать исходя из предполагаемых условий эксплуатации.

Если основная задача техники — ежедневная перевозка строительных материалов, паллетированных грузов или выполнение стандартных погрузочно-разгрузочных операций, наличие отрицательного угла само по себе не приведет к заметному росту производительности.

Наибольший эффект эта конструкция обеспечивает там, где необходимо регулярно выполнять монтажные, сервисные или эксплуатационные работы с использованием дополнительного оборудования и работать в сложных пространственных условиях.

Какие модели ETACRANE оснащаются отрицательным углом стрелы

В линейке тросовых крано-манипуляторных установок ETACRANE конструкция с отрицательным углом стрелы реализована в двух моделях.

ETACRANE 5T-LB — универсальная КМУ легкого класса, предназначенная для строительных, монтажных и сервисных работ. Благодаря отрицательному углу стрелы модель может использоваться совместно с монтажной корзиной, сертифицированной рабочей платформой и другим специализированным оборудованием.

ETACRANE 8T-LB — производительная КМУ среднего класса, сочетающая грузоподъемность до 8 тонн с расширенными возможностями применения. Модель ориентирована на выполнение сложных монтажных и сервисных работ на объектах энергетики, промышленности, связи и городской инфраструктуры.

Часто задаваемые вопросы

Увеличивает ли отрицательный угол грузоподъемность КМУ?

Нет. Грузоподъемность определяется конструкцией крана и грузовысотной характеристикой. Отрицательный угол расширяет диапазон рабочих положений стрелы, но не увеличивает допустимую массу поднимаемого груза.

Можно ли использовать рабочую платформу на любой КМУ?

Нет. Использование рабочей платформы допускается только на моделях, конструктивно рассчитанных на такую эксплуатацию, при наличии соответствующей комплектации и в соответствии с требованиями производителя и действующих нормативных документов.

Всем ли предприятиям нужен отрицательный угол стрелы?

Нет. Если техника используется преимущественно для транспортировки и стандартных погрузочно-разгрузочных операций, необходимость в этой функции может отсутствовать. Она наиболее востребована у организаций, выполняющих монтажные, сервисные и инфраструктурные работы.

Заключение

Отрицательный угол стрелы — это специализированное конструктивное решение, позволяющее расширить функциональные возможности крано-манипуляторной установки без изменения ее грузоподъемности.

Для компаний, работающих в строительстве, энергетике, коммунальном хозяйстве, нефтегазовой отрасли и сфере обслуживания инженерной инфраструктуры, такая конструкция способна заменить часть специализированной техники и повысить эффективность выполнения монтажных и сервисных работ. Именно поэтому при выборе КМУ важно оценивать не только грузоподъемность и рабочий вылет, но и реальные производственные задачи, которые предстоит решать оборудованию.
